Усилитель-распределитель опорных сигналов DATS 2х9

АО "Морион" представляет усилитель-распределитель опорных сигналов, предназначенный для усиления и распределения на согласованные нагрузки опорных сигналов.

Область применения:

- Телекоммуникационное оборудование.
- Различные измерительные системы и комплексы.

Прибор имеет два независимых канала усиления сигнала синусоидальной и импульсной формы.

Доступные исполнения:



- "А" оба канала в варианте усилителя синусоидальных сигналов.
- "D" оба канала в варианте усилителя импульсных сигналов.

- "С" комбинированное (один канал - для синусоидальных сигналов, другой - для импульсных).

Прибор выполнен в металлическом корпусе промышленного формата, для 19-ти дюймовой стойки.

Основные параметры для синусоидальных сигналов:



- Полоса частот - 1-30 МГц

- Входное напряжение 0,3 – 2 В (RMS)

- Входное сопротивление 50 Ом

- Номинальная нагрузка - 50 Ом

- Коэффициент усиления - 1

- Коэффициент Нелинейных Искажений не более 40 дБ (во всей полосе частот)

- Неравномерность АЧХ в полосе частот 1-15 МГц, не более 0,5 дБ

- Неравномерность АЧХ в полосе частот 1-30 МГц, не более 1 дБ

- Выходной ток до 90 мА (кратковременно до 150 мА)

- Низкий уровень собственных фазовых шумов (табл. 1)



Уровень вносимой устройством спектральной плотности мощности фазовых шумов*, при отстройке, дБ/Гц, не более	1 Гц	-135
	10 Гц	-148
	100 Гц	-158
	1 кГц	-164
	10 кГц	-167
	100 кГц	-167
	1 МГц	-167

 * Значения фазовых шумов указаны для частоты входного сигнала 10 МГц, при входном напряжении 1В (RMS).

Основные параметры для импульсных сигналов 1PPS:



- Тип и/или форма сигнала 1PPS

- Амплитуда входного исгнала (логическая 1) не менее 2,7 В

- Амплитуда входного сигнала (логический 0) не более 0,5 В

- Номинальная нагрузка - 50 Ом

- Амплитуда выходного сигнала на номинальной нагрузке (логическая 1) - 2,5-3,3 В

- Время нарастания/спада импульса (на уровне от 10% до 90%), при номинальной нагрузке, не более 10 нс

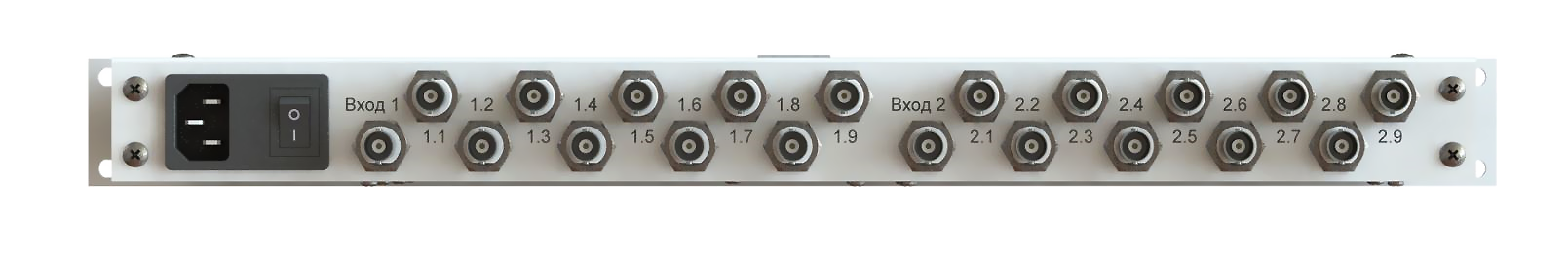

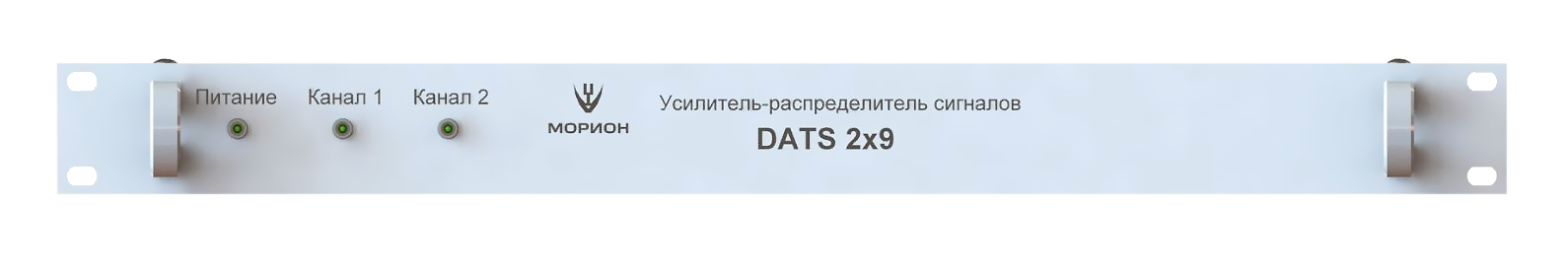

Вид спереди
