Стандарт частоты и времени MTS-RM
Превосходит зарубежные аналоги SRS FS725, Microchip 8040C.
Прибор имеет функцию синхронизации частоты и фазы выходных сигналов по внешним синхроимпульсам 1PPS.
Выполнен на базе рубидиевого и кварцевого генератора производства АО "Морион".
Изделие успешно прошло испытания на Безопасность и ЭМС, оформлен соответствующий документ в Росстандарте.
Прибор выполнен в двух вариантах:
- Исполнение "Т" (настольное)
- Исполнение "R" (для 19 дюймовой стойки)
В обоих исполнениях доступны 3 опции:
- STD (стандартные значения девиации Аллана и фазовых шумов)
- LN (улучшенные показатели девиации Аллана и фазовых шумов)
- ULN (улучшенные показатели девиации Аллана и фазовых шумов)
Области применения:
- метрология
- телекоммуникационное оборудование

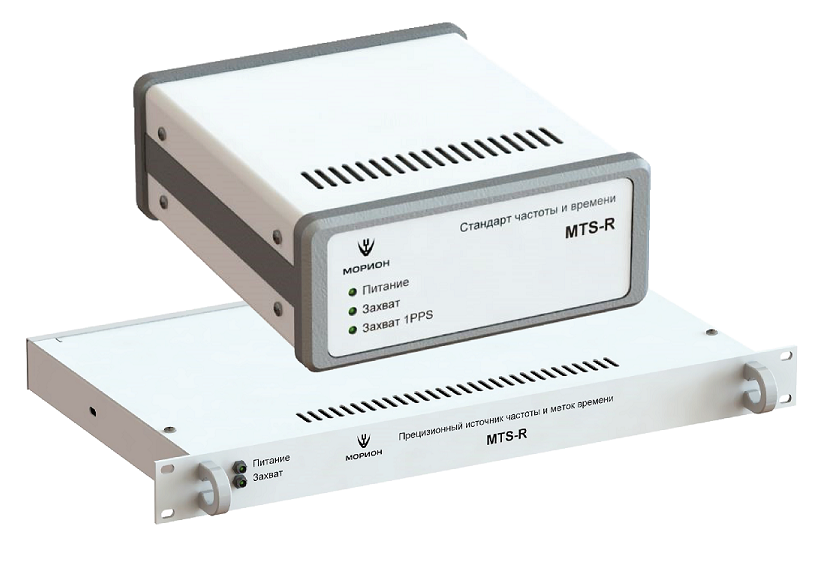

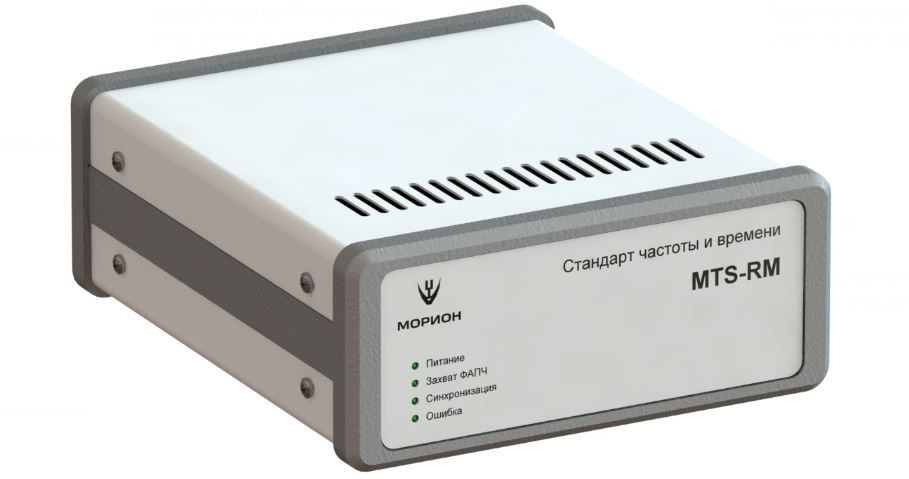

Прибор в настольном исполнении (Исполнение T)

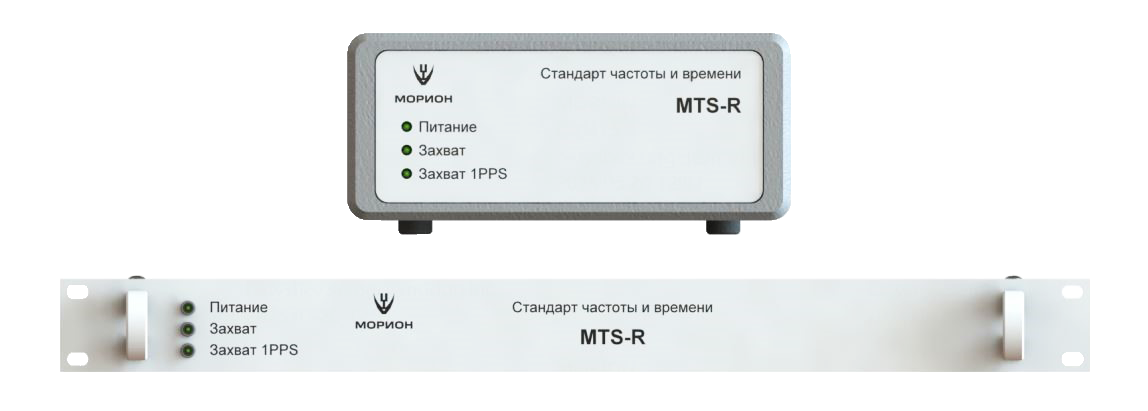

Прибор в исполнении для 19 дюймовой стойки (Исполнение R)
|
№ п/п
|
Параметр
|
Единица изм-ния
|
Значение
|
||
|
1
|
Тип используемого генератора (в базовом варианте)
|
-
|
RFS-M102
|
||
|
2
|
Корпус (металл)
|
Промышленный стандарт
Габаритные размеры (ШxВxГ), не более |
-
мм |
1U/19’’
482x45x312 |
|
|
Настольное исполнение
Габаритные размеры (ШxВxГ), не более |
-
мм |
208x95x250 |
|||
|
3
|
Основной выходной сигнал
|
Тип сигнала/тип разъёма/кол-во
|
-
|
SIN/BNC/6
|
|
|
Номинальная частота
|
МГц
|
5, 10
|
|||
|
Мощность на нагрузке 50±5 Ом, не менее
|
дБм
|
10 | |||
|
4
|

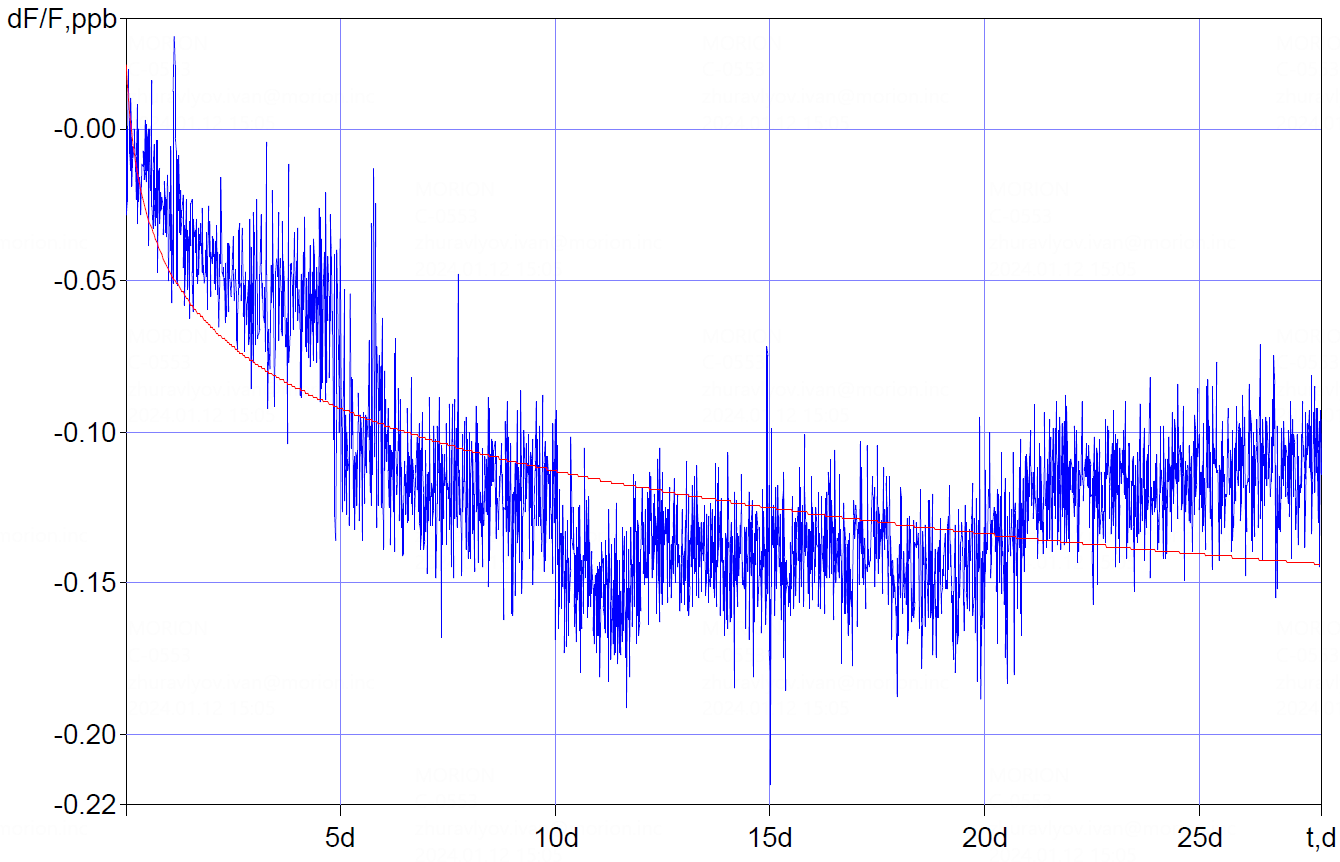

Долговременная нестабильность частоты
|
За сутки, относительно значения через 1 сутки после включения, не более
|
±10-12
|
4
|
|
|
За год, относительно значения через 30 суток после включения, не более
|
±10-10
|
5
|
|||
|
5
|
Интервал рабочих температур
|
°С
|
+15…+45
|
||
|
6
|
Номинальное напряжение/частота сети питания
|
В/Гц
|
220/50
|
||
|
7
|
Синхронизация
|
Вход
|
Тип сигнала/тип разъёма/кол-во
|
-
|
1PPS/BNC/1
|
|
Выход
|
-
|
1PPS/BNC/1
|
|||
|
8
|
Параметры выходного сигнала 1PPS
|
Длительность импульса
|
мкс
|
от 10 до 100
|
|
|
Амплитуда импульса на нагрузке 50 Ом, не менее
|
В
|
2,5 | |||
|
Время нарастания / спада импульса (от 10% до 90%), при нагрузке 50 Ом, емкости не более 15 пФ, не более
|
нс
|
10
|
|||
|
Нагрузка, не менее
|
Ом
|
50 | |||
|
СКДО выходного сигнала 1PPS относительно входного 1PPS в режиме слежения, не более
|
нс
|
±50
|
|||
|
9
|
Управление
|
Тип интерфейса/тип разъёма/кол-во
|
-
|
RS-232/
DSUB-9/1 |
|
|
Опции
|
STD |
LN
|
ULN
|
||
|
10
|

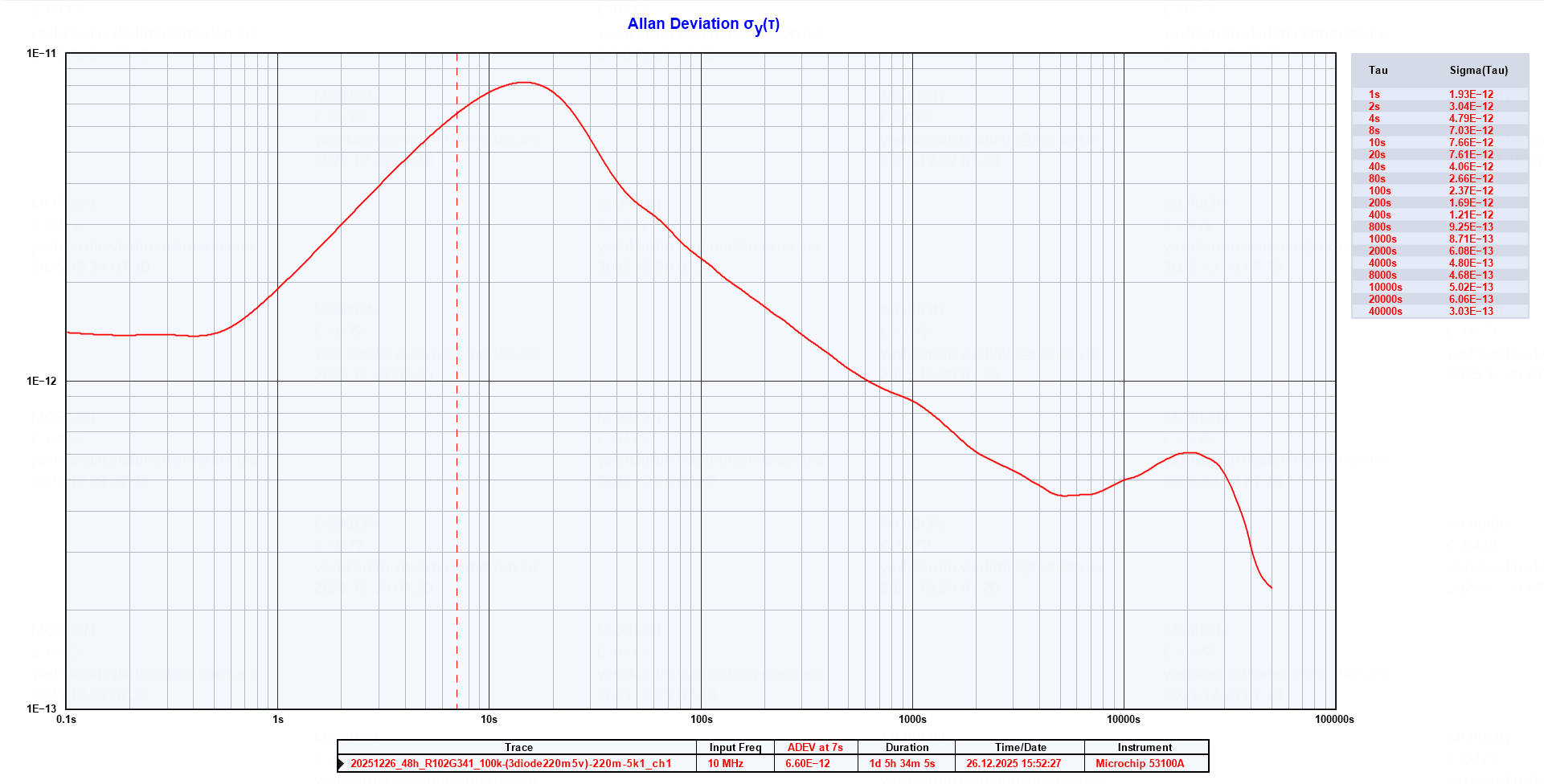

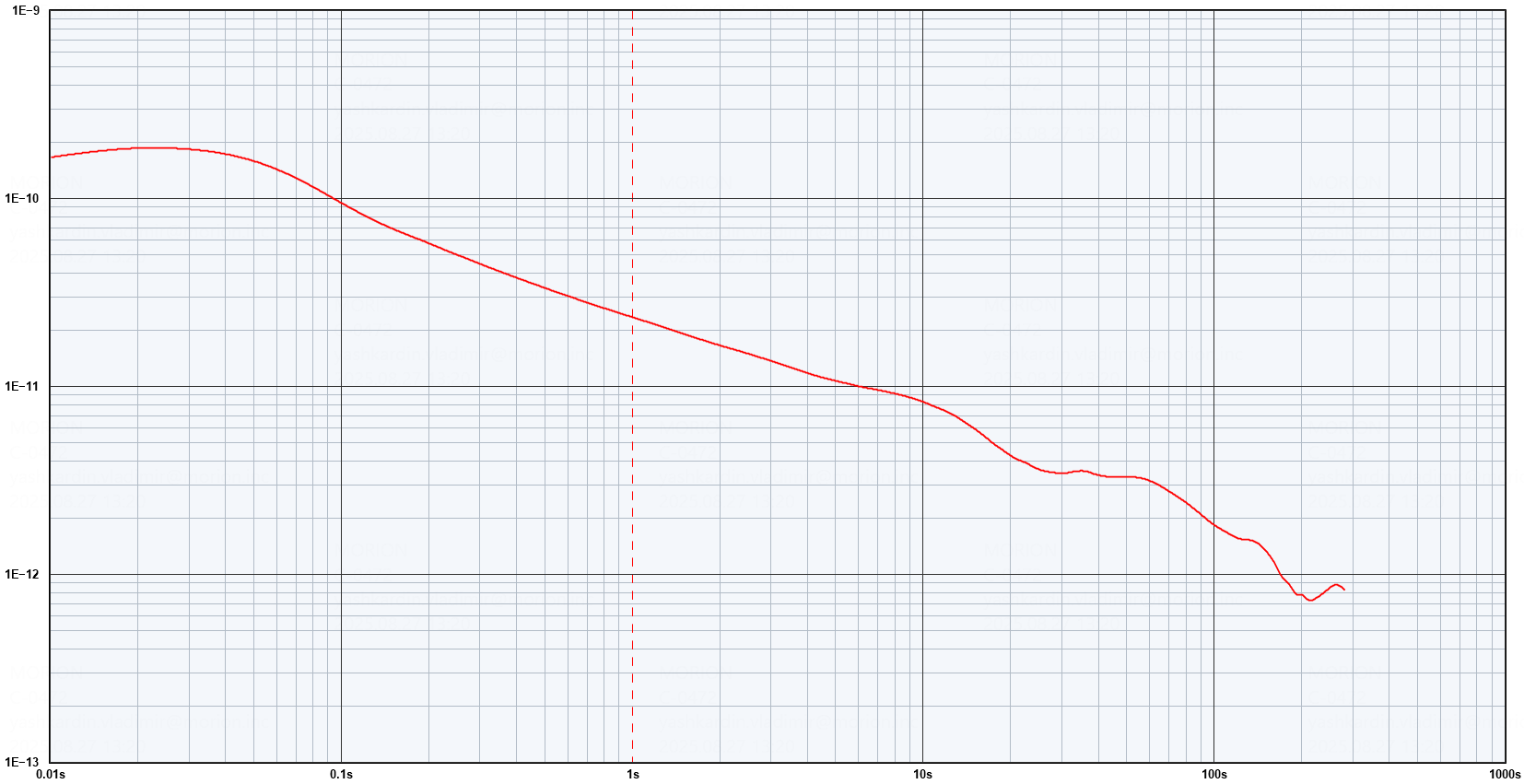

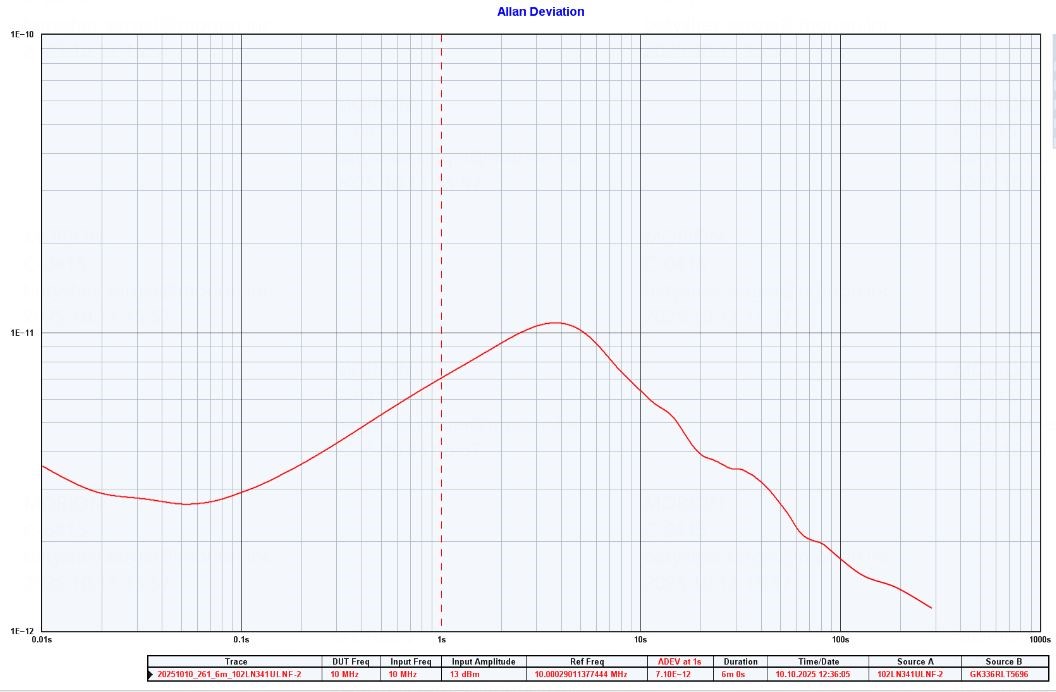

Девиация Аллана, СКДО, через 2 часа после включения
|
На интервале 1 с, не более
|
2х10-11
|
2,5х10-12 | 3х10-13 |
|
На интервале 10 с, не более
|
7х10-12
|
5х10-12 |
7х10-13
|
||
|
На интервале 100 с, не более
|
3х10-12
|
3х10-12 |
2,5х10-12
|
||
|
11
|

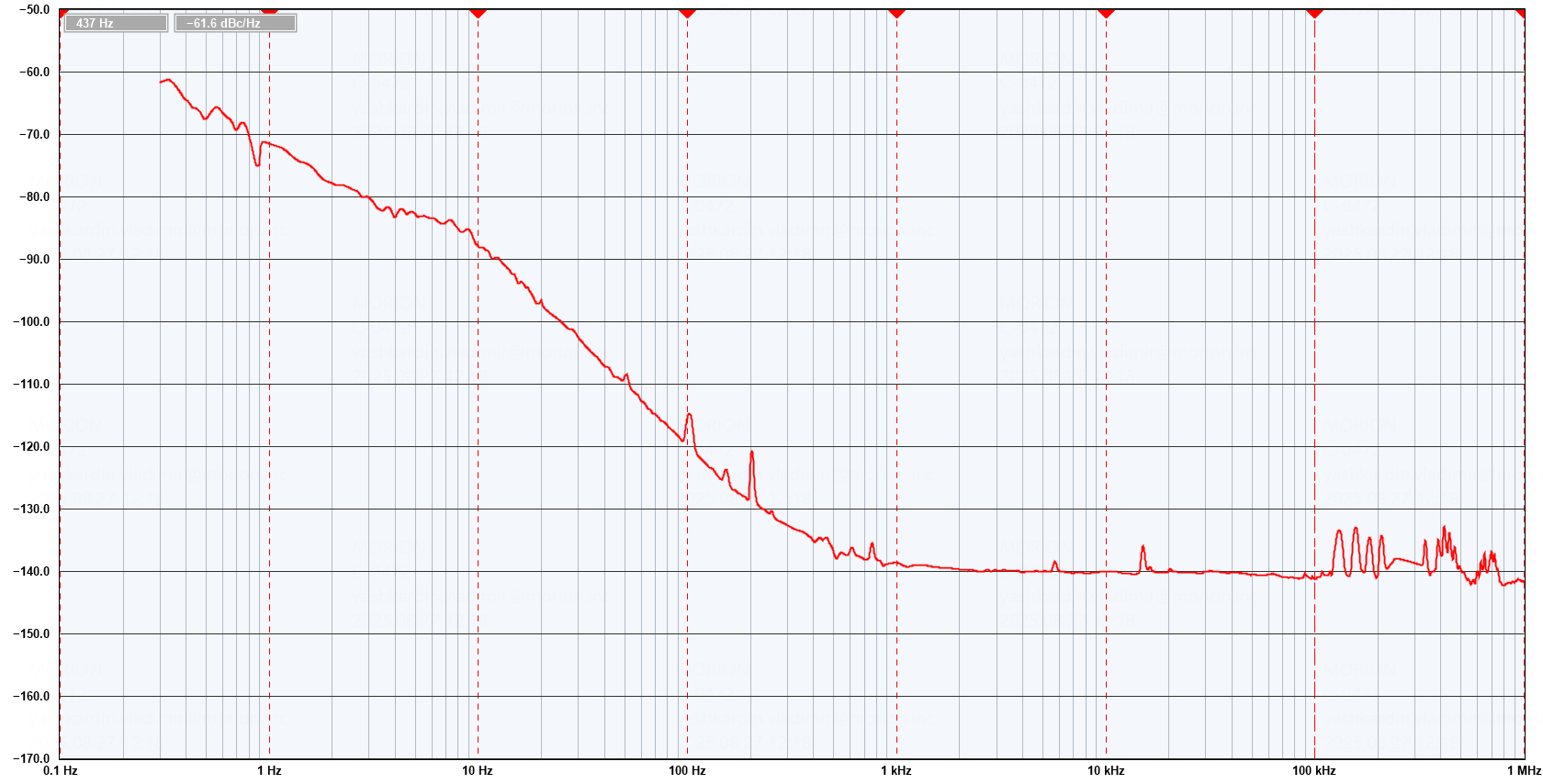

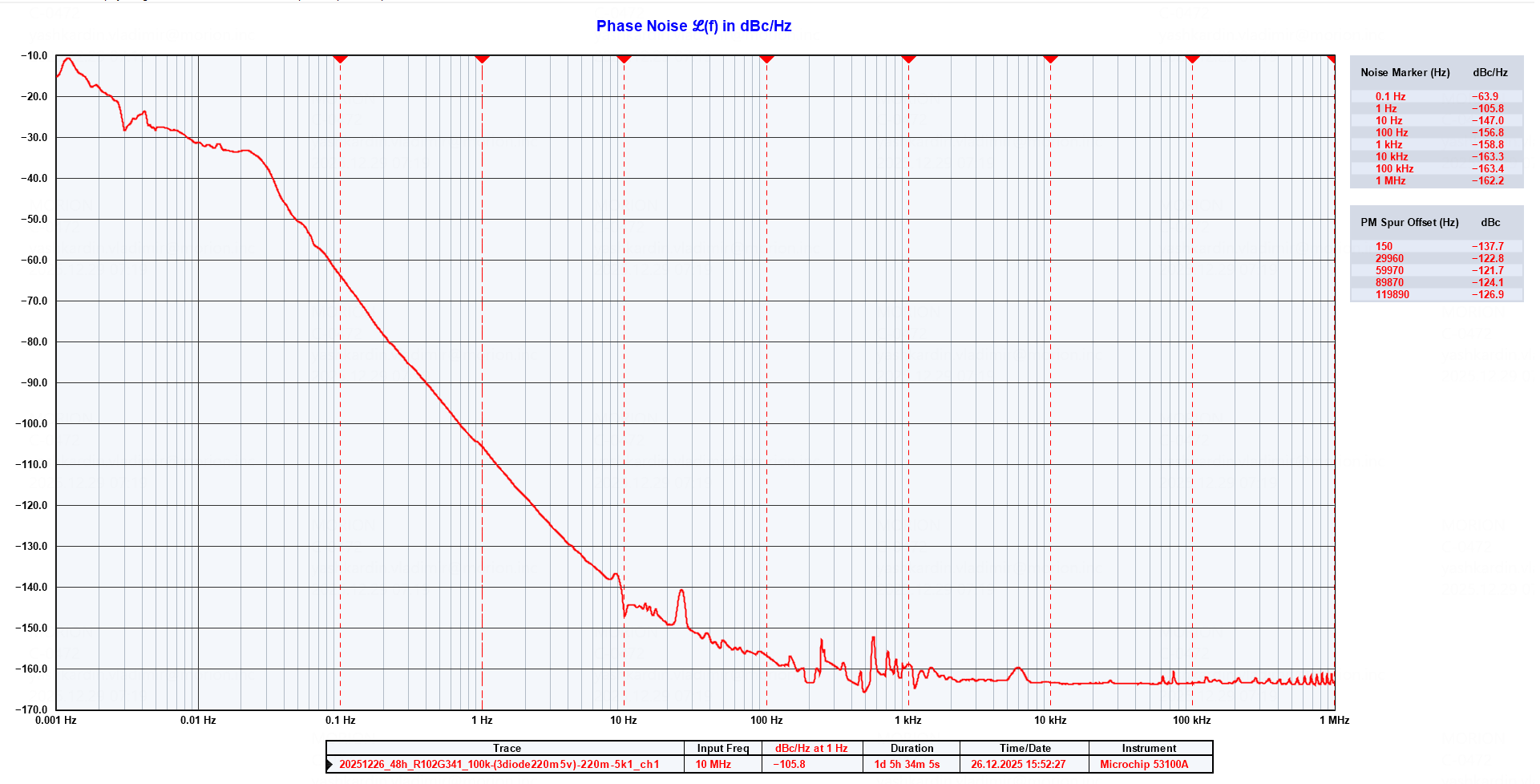

Спектральная плотность фазовых шумов, дБн/Гц
|
При отстройках 1 Гц, не более
|
- |
-100
|
-110
|
|
При отстройках 10 Гц, не более
|
-90
|
-135
|
-140
|
||
|
При отстройках 100 Гц, не более
|
-120
|
-150
|
-155
|
||
|
При отстройках 1000 Гц, не более
|
-140
|
-155
|
-160
|
||

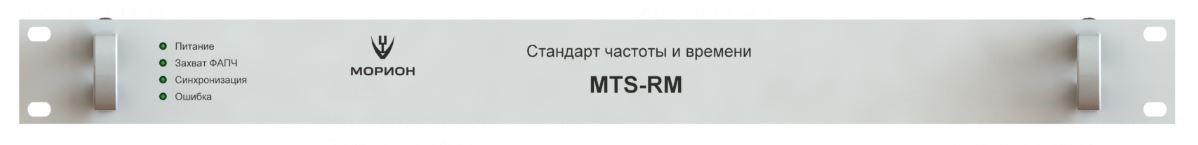

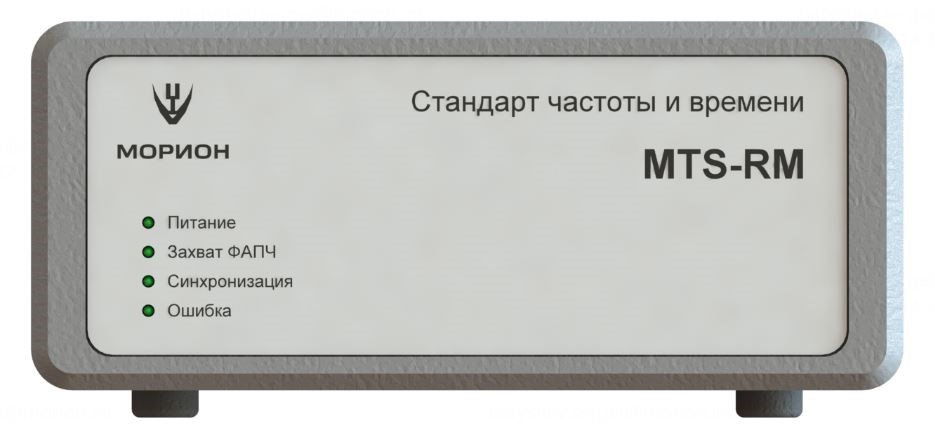

Вид спереди

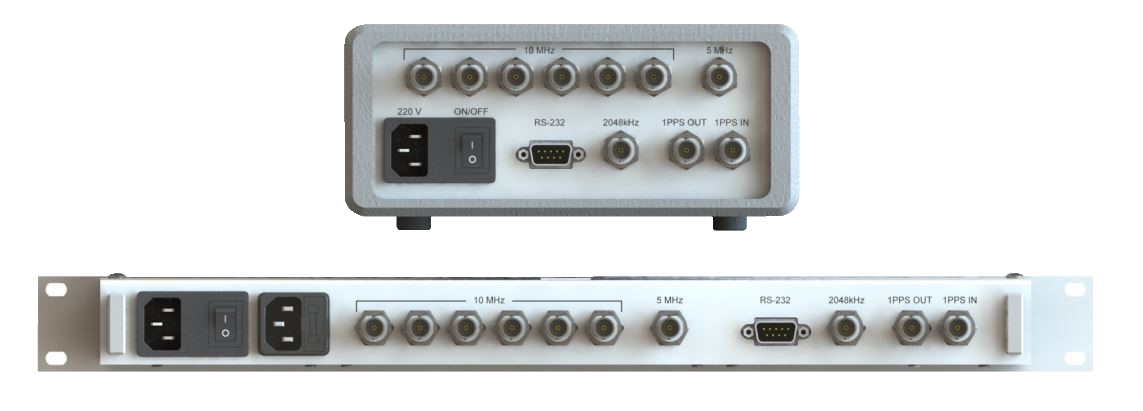

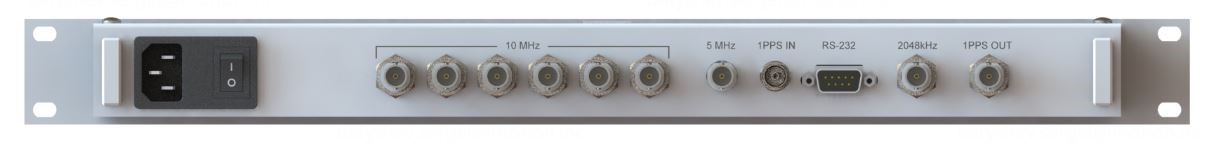

Вид сзади
Сравнительная таблица параметров MTS-RM, SRS FS725 и Microchip 8040C
| MTS-RM (LN, ULN) | FS725 | 8040C (LN) | ||
|
Долговременная нестабильность частоты, за год, относительно значения через 30 суток после включения, не более |
±5х10-10 | ±5х10-10 | ±5х10-10 | |
| Спектральная плотность фазовых шумов, дБн/Гц (опции) | Low Noise | Ultra Low Noise | Standard | Low Noise |
|
При отстройках 1 Гц, не более |
-100 | -110 | - | -100 |
|
При отстройках 10 Гц, не более |
-135 | -140 | -130 | -130 |
|
При отстройках 100 Гц, не более |
-150 | -155 | -140 | -144 |
|
При отстройках 1000 Гц, не более |
-155 | -160 | -150 | -150 |
| Девиация Аллана, СКДО (опции) | Low Noise | Ultra Low Noise | Standard | Low Noise |
|
На интервале 1 с, не более |
2,5х10-12 | 3х10-13 | 2х10-11 | 1,5х10-11 |
|
На интервале 10 с, не более |
5х10-12 | 7х10-13 | 1х10-11 | 8х10-12 |
|
На интервале 100 с, не более |
3х10-12 | 2,5х10-12 | 2х10-12 | 2,5х10-12 |
