M-SYNC Устройство синхронизации по 1PPS

Устройство предназначено для синхронизации фаз входного сигнала 1PPS_IN, формируемого внешним источником (например, приемником ГНСС или стандартом частоты), и сигнала 1PPS_OUT формируемого путем деления частоты опорного генератора.

Синхронизация фаз осуществляется путем плавной подстройки частоты опорного генератора, величина которой связана с текущей величиной задержки/опережения фазы по отношению к входному сигналу специальным алгоритмом.

Устройство может работать как в режиме постоянной синхронизации опорного генератора по внешнему сигналу, так и в режиме периодического подключения внешнего источника (например, в целях калибровки опорного генератора).

Руководство по эксплуатации

Справочный лист

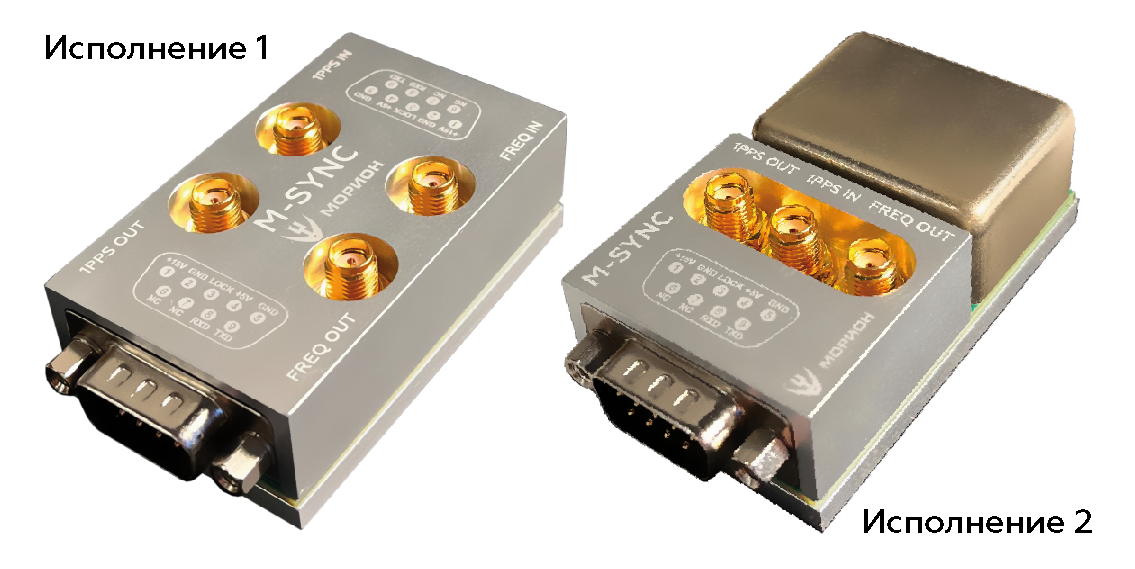

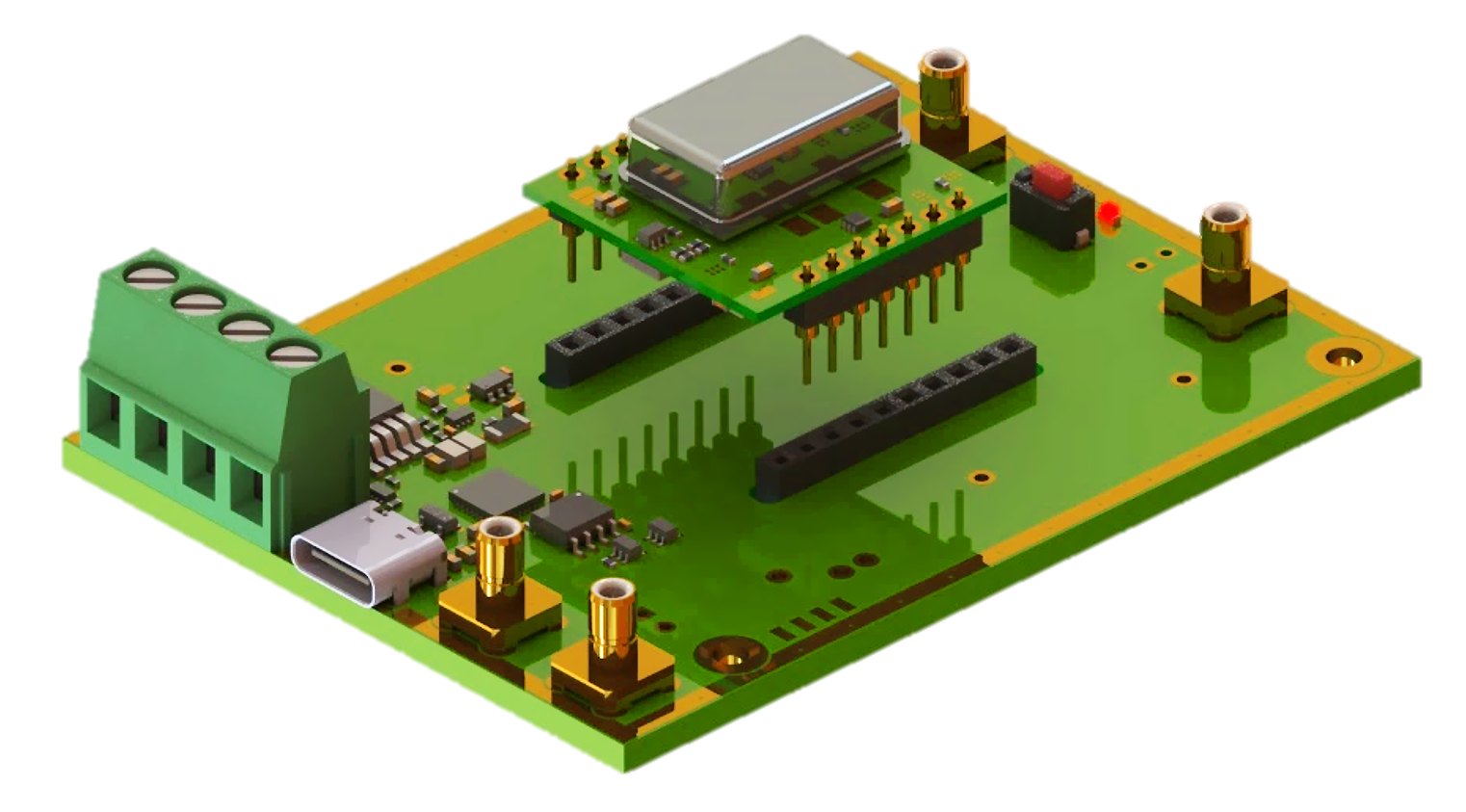

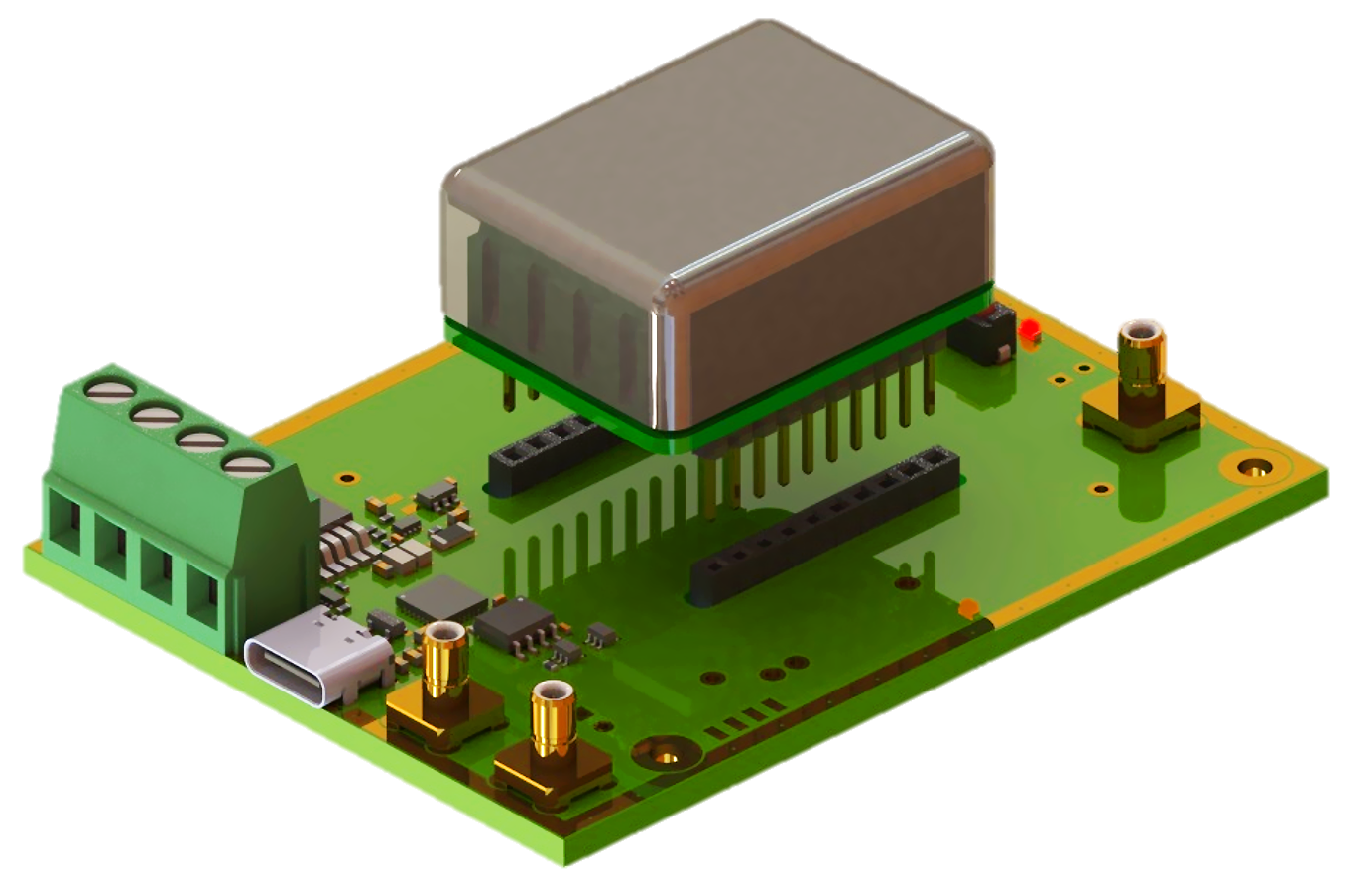

Изделие выпускается в 2х вариантах исполнения:

• в варианте исполнения 1 на соответствующий вход устройства подается сигнал от внешнего опорного генератора (не входит в комплект поставки);
• в варианте исполнения 2 опорный генератор является частью конструкции устройства.

Совместимость (только для исполнения 1):

• FE-5650A 10 МГц

• FE-5680A 10 МГц

• RFS-M102

• кварцевые генераторы 10 МГц с управляющим напряжением 0...5В

Основные области применения изделия:

• использование в составе времязадающей малогабаритной (в том числе, носимой) аппаратуры, распределенной в пространстве, части (или экземпляры) которой должны быть синхронизированы по частоте и времени (например, от одного общего локального источника 1PPS или от глобального – через ГНСС приемники);
• в качестве самостоятельного источника (исполнение 2) высокостабильного радиочастотного сигнала, непрерывная или периодическая калибровка которого осуществляется посредством сличения фаз (частот) с сигналом 1PPS_IN.
