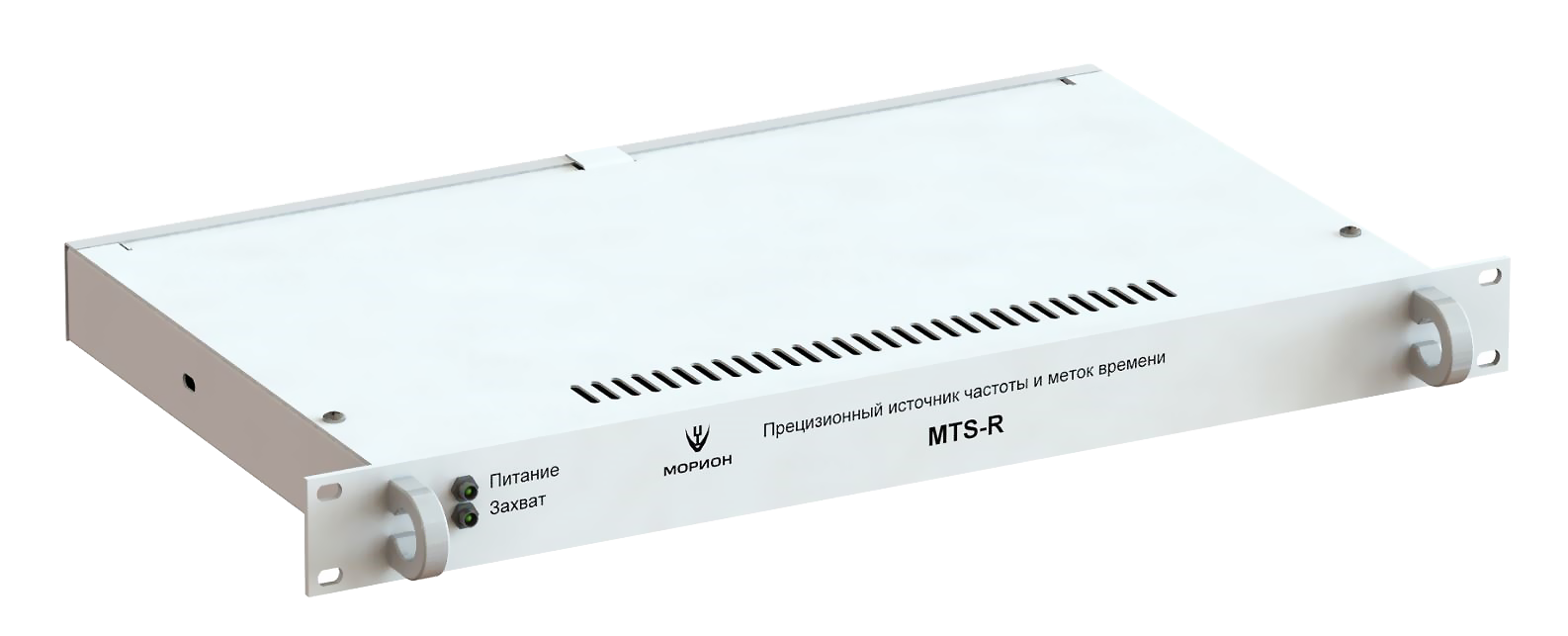

Прецизионный источник частоты и меток времени MTS-R

№

Параметр

Единица измерения

Значение

1

Тип используемого генератора

-

RFS-M102

2

Корпус (металл)

Промышленный стандарт

-

1U/19"

Габаритные размеры (ШхВхГ), не более

мм

485х46х290

3

Выходной сигнал, номинальная частота, МГц

Тип сигнала/тип разъема/кол-во

-

SIN / BNC / 6

Номинальная частота

МГц

10

Мощность на нагрузке 50±5 Ом, не более

дБм

7

4

Долговременная нестабильность частоты

За сутки, относительно значения через 1 сутки после включения, не более

±10^-11

2

За год, относительно значения через 30 суток после включения, не более

±10^-9

1

5

Девиация Аллана, СКДО, через 2 часа после включения

На интервале 1 с, не более

10^-12

20

На интервале 10 с, не более

7

На интервале 100 с, не более

3

6

Спектральная плотность фазовых шумов

При отстройках 10 Гц, не более

дБн/Гц

-90

При отстройках 100 Гц, не более

-120

При отстройках 1000 Гц, не более

-140

7

Интервал рабочих температур

^оС

+15...+45

8

Номинальное напряжение/частота сети питания

В/Гц

220/50

9

Синхронизация

Вход

Тип сигнала/тип разъема/кол-во

-

1 PPS / BNC / 1

Выход

-

1 PPS / BNC / 6

10

Параметры выходного сигнала 1 PPS

Длительность импульса

мкс

от 10 до 100

Номинальное значение напряжения фронта импульса

В

3,3

Выходное сопротивление, не более

Ом

200

Время нарастания/спада импульса (от 10% до 90%), при сопротивлении нагрузки не менее 1 МОм, емкости не более 15пФ, не более

нс

10

Нагрузка, не менее

кОм

10

СКДО выходного сигнала 1 PPS относительно входного 1 PPS в режиме слежения, не более

нс

±50

11

 Управление

Тип интерфейса/тип разъема/кол-во

-

RS-232 / DSUB-9 / 1
